Vergleich von Koaxialkabeln 50 Ohm für optimale Leistung

Koaxialkabel 50 Ohm spielen eine zentrale Rolle in der Hochfrequenztechnik. Sie gewährleisten eine effiziente Signalübertragung und minimieren Verluste. Besonders in der Funktechnik, Messtechnik und bei autonomen Systemen sind sie unverzichtbar. Ihre präzise Konstruktion, bestehend aus Innen- und Außenleiter, sorgt für eine optimale Anpassung und reduziert Störungen. Anwendungen wie professionelle Antennen oder dämpfungsarme Verbindungen profitieren von ihrer hohen Leistung. Die Wahl des richtigen Koaxialkabels 50 Ohm beeinflusst direkt die Signalqualität und die Zuverlässigkeit der gesamten Anlage.

Wichtige Erkenntnisse

• Die Wahl des richtigen Koaxialkabels 50 Ohm ist entscheidend für die Signalqualität und Zuverlässigkeit in Hochfrequenzanwendungen.

• Achten Sie auf niedrige Dämpfungswerte, um Signalverluste zu minimieren, insbesondere bei langen Kabelstrecken oder hohen Frequenzen.

• Die Impedanz des Kabels muss mit den angeschlossenen Geräten übereinstimmen, um Reflexionen und Signalverluste zu vermeiden.

• Flexibilität und Biegeradius sind wichtig für die Installation in engen Räumen; Modelle wie RG-58 bieten hier Vorteile.

• Hochwertige Materialien und eine gute Verarbeitung erhöhen die Haltbarkeit und schützen vor mechanischen Schäden.

• Eine effektive Schirmung ist unerlässlich, um elektromagnetische Störungen zu reduzieren und eine stabile Signalübertragung zu gewährleisten.

• Für Anwendungen mit hohen Frequenzen sind Kabel wie LMR-400 und HFM (High-Speed FAKRA-Mini) die besten Optionen, da sie exzellente Leistung und hohe Datenübertragungsraten bieten.

Wichtige Kriterien bei der Auswahl eines 50 Ohm Koaxialkabels

Die Auswahl eines geeigneten Koaxialkabels 50 Ohm erfordert eine sorgfältige Bewertung verschiedener Eigenschaften. Diese beeinflussen die Signalqualität, die Haltbarkeit und die Störfestigkeit des Kabels. Im Folgenden werden die wichtigsten Kriterien erläutert.

Elektrische Eigenschaften

Dämpfung und Signalverluste

Die Dämpfung beschreibt den Verlust von Signalstärke während der Übertragung. Niedrige Dämpfungswerte sind entscheidend, um eine hohe Signalqualität zu gewährleisten. Besonders bei langen Kabelstrecken oder hohen Frequenzen treten Signalverluste verstärkt auf. Modelle wie das LMR-400 bieten eine geringe Dämpfung und eignen sich daher für Anwendungen, bei denen eine hohe Übertragungsqualität erforderlich ist.

Impedanz und Anpassung

Die Impedanz eines Koaxialkabels 50 Ohm muss mit den angeschlossenen Geräten übereinstimmen. Eine fehlerhafte Anpassung führt zu Reflexionen und Signalverlusten. Die standardisierte Impedanz von 50 Ohm ist ideal für Hochfrequenzanwendungen wie WLAN oder Funktechnik. Eine präzise Anpassung sorgt für eine effiziente Signalübertragung und minimiert Störungen.

Mechanische Eigenschaften

Flexibilität und Biegeradius

Die Flexibilität eines Kabels spielt eine wichtige Rolle bei der Installation. Ein kleiner Biegeradius ermöglicht eine einfache Verlegung, insbesondere in engen Räumen. Kabel wie das RG-58 zeichnen sich durch ihre hohe Flexibilität aus und eignen sich für Anwendungen, bei denen häufige Bewegungen oder enge Installationsbedingungen vorliegen.

Haltbarkeit und Materialqualität

Die Materialqualität beeinflusst die Lebensdauer eines Kabels. Hochwertige Materialien schützen vor mechanischen Schäden und Umwelteinflüssen. Modelle mit robusten Außenmänteln, wie das RG-213, bieten eine hohe Haltbarkeit und eignen sich für anspruchsvolle Umgebungen. Eine gute Verarbeitung gewährleistet zudem eine zuverlässige Leistung über einen längeren Zeitraum.

Schirmung und Störfestigkeit

Arten der Schirmung (z. B. Geflecht, Folie)

Die Schirmung schützt das Signal vor äußeren Störungen. Es gibt verschiedene Arten der Schirmung, darunter Geflecht- und Folienabschirmungen. Geflechtschirme bieten eine hohe Flexibilität, während Folienabschirmungen eine bessere Abdeckung gegen elektromagnetische Störungen bieten. Viele Kabel kombinieren beide Arten, um eine optimale Abschirmung zu gewährleisten.

Schutz vor elektromagnetischen Störungen (EMI)

Elektromagnetische Störungen (EMI) können die Signalqualität erheblich beeinträchtigen. Eine effektive Schirmung reduziert diese Störungen und sorgt für eine stabile Übertragung. Kabel wie das HFM (High-Speed FAKRA-Mini) bieten eine ausgezeichnete Störfestigkeit und eignen sich für Anwendungen mit hohen Anforderungen an die Signalreinheit, wie autonome Systeme oder Fahrerassistenzsysteme.

Frequenzbereich und Anwendung

Maximale Frequenzkapazität

Die maximale Frequenzkapazität eines Koaxialkabels 50 Ohm bestimmt, wie gut es Signale bei hohen Frequenzen übertragen kann. Kabel wie das LMR-400 bieten eine beeindruckende Leistung bei Frequenzen bis zu mehreren Gigahertz. Dies macht sie ideal für Anwendungen, die eine hohe Bandbreite erfordern. Im Vergleich dazu sind Modelle wie das RG-58 für niedrigere Frequenzen ausgelegt, was sie für weniger anspruchsvolle Anwendungen geeignet macht.

Ein weiteres Beispiel ist das HFM (High-Speed FAKRA-Mini), das Frequenzen bis zu 20 GHz unterstützt. Diese Eigenschaft macht es zu einer bevorzugten Wahl in der Automobilindustrie, insbesondere bei autonomen Fahrsystemen und Fahrerassistenzsystemen. Die Wahl des richtigen Kabels hängt daher stark von den spezifischen Frequenzanforderungen der Anwendung ab.

Typische Anwendungen (z. B. WLAN, Funk, Messtechnik, autonome Systeme)

Koaxialkabel 50 Ohm finden in einer Vielzahl von Anwendungen Verwendung. In der Funktechnik werden sie häufig für Antennenverbindungen eingesetzt, da sie eine stabile Signalübertragung gewährleisten. Für WLAN-Systeme bieten sie eine zuverlässige Verbindung zwischen Routern und Antennen, insbesondere in Umgebungen mit hohen Frequenzen.

In der Messtechnik spielen diese Kabel eine entscheidende Rolle bei der präzisen Übertragung von Messsignalen. Modelle wie das RG-213 eignen sich aufgrund ihrer Haltbarkeit und geringen Dämpfung besonders gut für diese Anwendungen. Autonome Systeme und Fahrerassistenzsysteme profitieren von Kabeln wie dem HFM, das nicht nur hohe Frequenzen unterstützt, sondern auch Platz und Gewicht spart. Diese Eigenschaften machen es ideal für moderne Fahrzeuge mit komplexen elektronischen Systemen.

Zusammenfassend lässt sich sagen, dass die Wahl des richtigen Kabels von der spezifischen Anwendung abhängt. Eine sorgfältige Bewertung der Frequenzanforderungen und der Einsatzumgebung ist entscheidend, um die optimale Leistung zu erzielen.

Vergleich der Top-Modelle von 50 Ohm Koaxialkabeln

Übersicht der Modelle

RG-58

Das RG-58 Koaxialkabel ist ein vielseitiges Modell mit einer Impedanz von 50 Ohm. Es besitzt einen Außendurchmesser von 5,0 mm und eignet sich besonders für Anwendungen, die eine hohe Flexibilität erfordern. Dank seiner kompakten Bauweise lässt es sich leicht in engen Räumen verlegen. Dieses Kabel wird häufig in der Funktechnik und bei WLAN-Systemen eingesetzt, wo es eine zuverlässige Signalübertragung gewährleistet.

RG-213

Das RG-213 Koaxialkabel zeichnet sich durch seine robuste Bauweise aus. Es bietet eine hervorragende Haltbarkeit und eignet sich für anspruchsvolle Umgebungen. Mit seiner geringen Dämpfung ist es ideal für längere Kabelstrecken und Anwendungen, die eine hohe Signalqualität erfordern. Dieses Modell wird oft in der Messtechnik und bei Antennenverbindungen verwendet.

LMR-400

Das LMR-400 ist ein leistungsstarkes Koaxialkabel, das für Anwendungen mit hohen Frequenzen entwickelt wurde. Es bietet eine geringe Dämpfung und eine ausgezeichnete Schirmung, was es zu einer bevorzugten Wahl für professionelle Antenneninstallationen macht. Dieses Kabel eignet sich besonders für Anwendungen, die eine hohe Übertragungsqualität und eine stabile Signalübertragung erfordern.

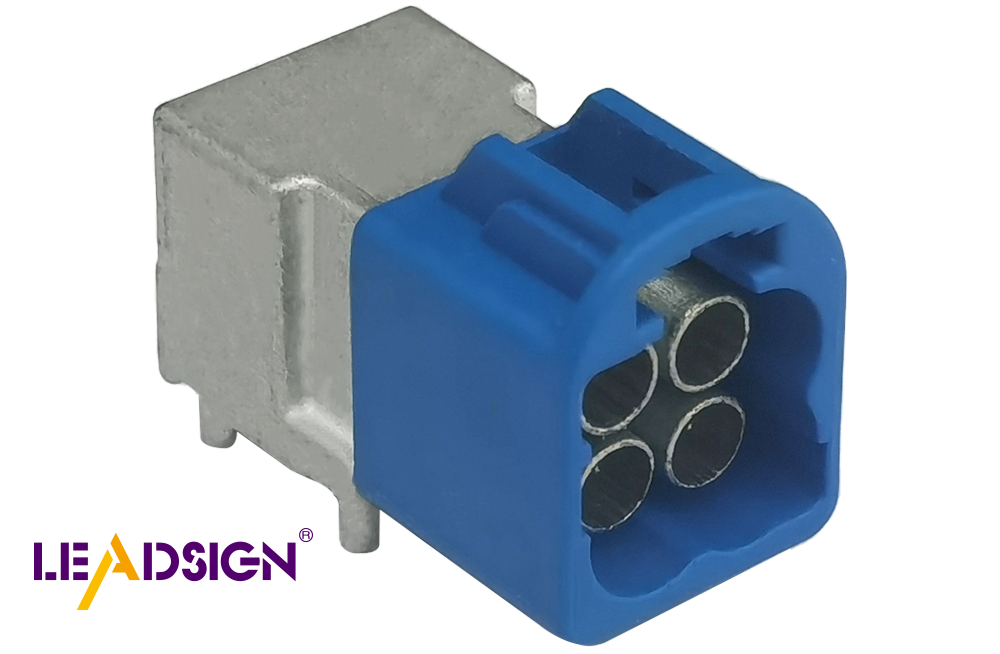

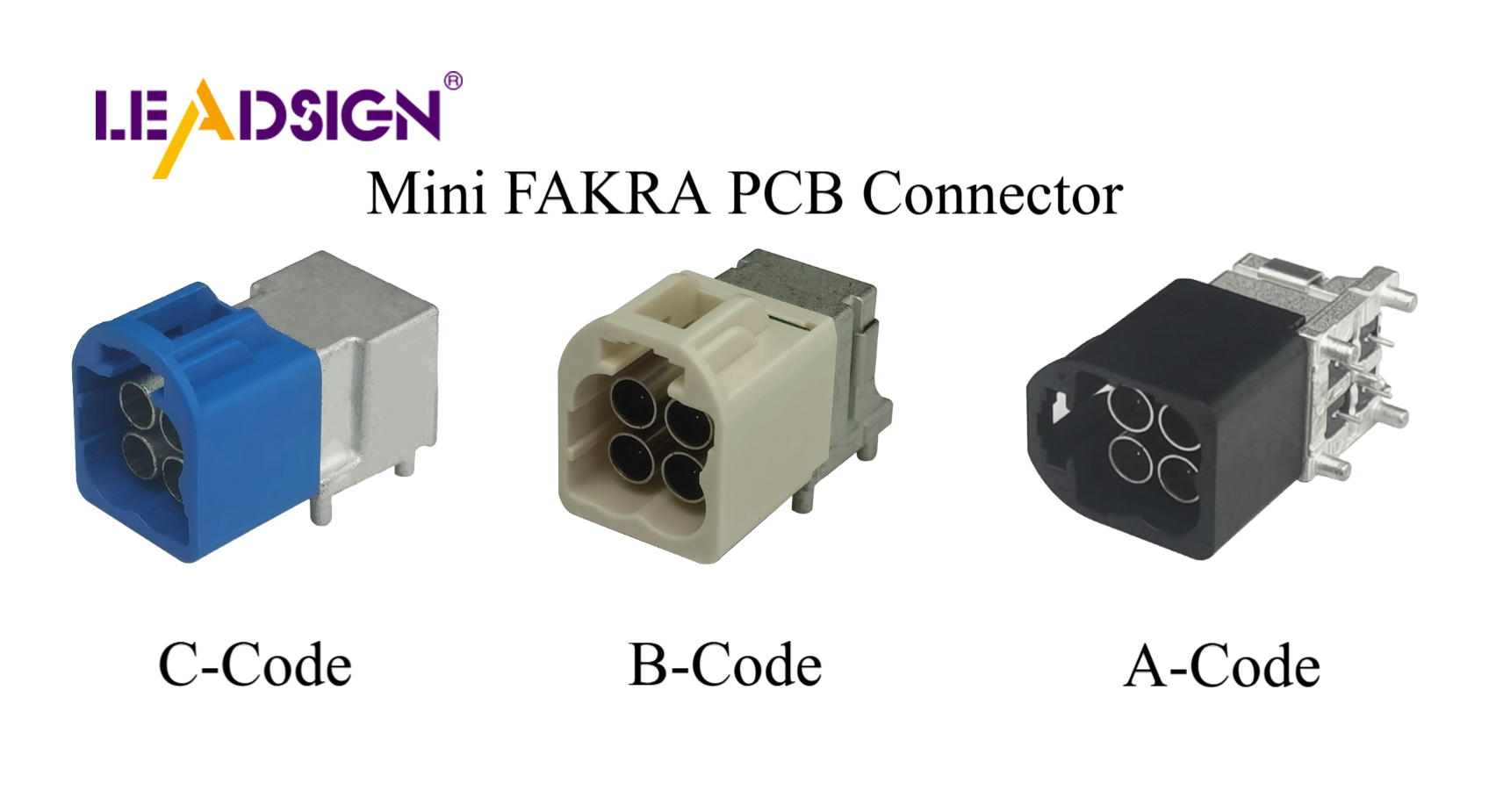

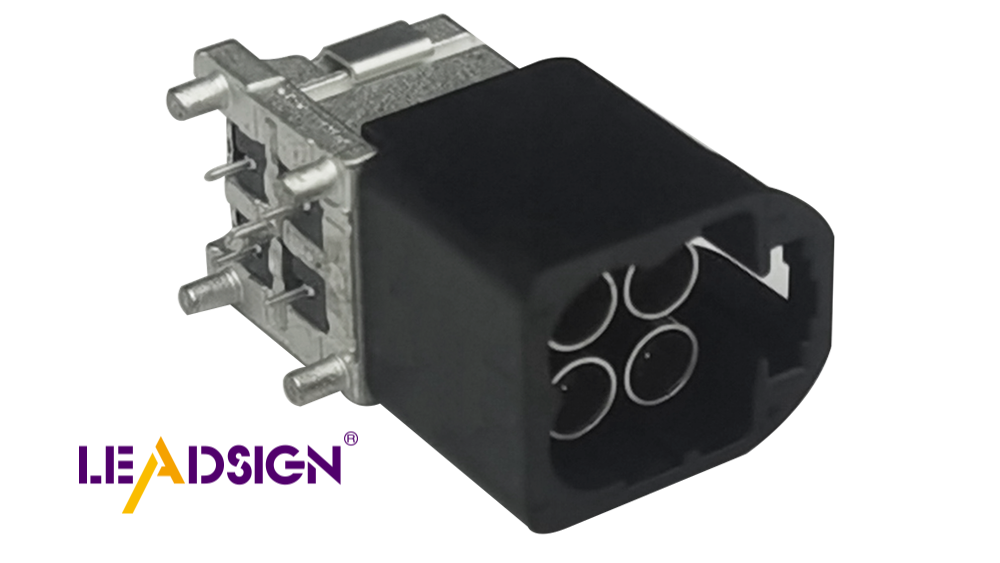

HFM (High-Speed FAKRA-Mini)

Das HFM (High-Speed FAKRA-Mini) ist ein innovatives Koaxialkabel, das speziell für die Automobilindustrie entwickelt wurde. Es unterstützt Frequenzen bis zu 20 GHz und ermöglicht Datenübertragungsraten von bis zu 28 Gbps. Dieses Kabel spart Platz und Gewicht, was es ideal für autonome Fahrsysteme und Fahrerassistenzsysteme macht. Mit seiner modularen Bauweise bietet es eine hohe Flexibilität bei der Installation.

Vergleichstabelle der technischen Eigenschaften

Analyse der Leistung bei verschiedenen Frequenzen

Niedrige Frequenzen (z. B. < 1 GHz)

Bei niedrigen Frequenzen bieten Modelle wie das RG-58 und das RG-213 eine zuverlässige Leistung. Das RG-58 eignet sich besonders für Anwendungen, bei denen Flexibilität und einfache Installation im Vordergrund stehen. Das RG-213 hingegen überzeugt durch seine geringe Dämpfung und Haltbarkeit, was es ideal für längere Kabelstrecken macht.

Hohe Frequenzen (z. B. > 1 GHz)

Für Anwendungen mit hohen Frequenzen sind das LMR-400 und das HFM (High-Speed FAKRA-Mini) die besten Optionen. Das LMR-400 bietet eine beeindruckende Leistung bei Frequenzen bis zu mehreren Gigahertz und eignet sich hervorragend für professionelle Antenneninstallationen. Das HFM hingegen unterstützt Frequenzen bis zu 20 GHz und ermöglicht eine extrem schnelle Datenübertragung, was es zur bevorzugten Wahl für moderne Fahrzeuge und autonome Systeme macht.

Vor- und Nachteile der vorgestellten Modelle

RG-58

Vorteile

• Hohe Flexibilität: Das RG-58 zeichnet sich durch seine einfache Handhabung aus. Es lässt sich problemlos in engen Räumen verlegen und eignet sich für Anwendungen, die häufige Bewegungen erfordern.

• Kompakte Bauweise: Mit einem Außendurchmesser von nur 5,0 mm spart dieses Kabel Platz und ist ideal für Installationen mit begrenztem Raum.

• Kosteneffizienz: Dieses Modell bietet eine erschwingliche Lösung für Anwendungen mit niedrigen bis mittleren Frequenzen.

Nachteile

• Höhere Dämpfung: Im Vergleich zu anderen Modellen wie dem RG-213 oder LMR-400 weist das RG-58 bei längeren Kabelstrecken oder höheren Frequenzen größere Signalverluste auf.

• Begrenzte Haltbarkeit: Die Materialqualität ist weniger robust, was es für anspruchsvolle Umgebungen weniger geeignet macht.

RG-213

Vorteile

• Robuste Bauweise: Das RG-213 überzeugt durch seine hohe Haltbarkeit. Es widersteht mechanischen Belastungen und eignet sich für raue Umgebungen.

• Geringe Dämpfung: Dieses Kabel bietet eine hervorragende Signalqualität, selbst bei längeren Strecken. Es ist ideal für Anwendungen, die eine zuverlässige Übertragung erfordern.

• Vielseitigkeit: Es eignet sich für eine Vielzahl von Anwendungen, darunter Messtechnik und Antennenverbindungen.

Nachteile

• Weniger flexibel: Aufgrund seines größeren Durchmessers und der robusten Bauweise ist das RG-213 weniger flexibel und schwieriger zu verlegen.

• Höheres Gewicht: Im Vergleich zu leichteren Modellen wie dem RG-58 kann das zusätzliche Gewicht bei bestimmten Installationen hinderlich sein.

LMR-400

Vorteile

• Exzellente Signalübertragung: Das LMR-400 bietet eine sehr geringe Dämpfung und eignet sich hervorragend für Anwendungen mit hohen Frequenzen.

• Hervorragende Schirmung: Dieses Kabel schützt effektiv vor elektromagnetischen Störungen (EMI) und gewährleistet eine stabile Signalqualität.

• Langlebigkeit: Die hochwertige Materialqualität sorgt für eine lange Lebensdauer, selbst unter anspruchsvollen Bedingungen.

Nachteile

• Höhere Kosten: Im Vergleich zu Modellen wie dem RG-58 oder RG-213 ist das LMR-400 teurer, was es für budgetbewusste Anwendungen weniger attraktiv macht.

• Größerer Durchmesser: Die dickere Bauweise kann die Installation in engen Räumen erschweren.

HFM (High-Speed FAKRA-Mini)

Vorteile

• Höchste Frequenzkapazität: Das HFM unterstützt Frequenzen bis zu 20 GHz und ermöglicht Datenübertragungsraten von bis zu 28 Gbps. Es ist ideal für moderne Anwendungen wie autonome Fahrsysteme.

• Platzsparendes Design: Die kompakte Bauweise spart bis zu 80 % Installationsraum im Vergleich zu herkömmlichen FAKRA-Kabeln.

• Modularität: Das modulare System erleichtert die Integration in komplexe elektronische Systeme.

• Leichtgewicht: Das reduzierte Gewicht macht es besonders geeignet für Anwendungen, bei denen Gewicht eine entscheidende Rolle spielt, wie in der Automobilindustrie.

Nachteile

• Eingeschränkte Verfügbarkeit: Aufgrund seiner spezialisierten Eigenschaften ist das HFM möglicherweise nicht so leicht verfügbar wie andere Modelle.

HFM (High-Speed FAKRA-Mini)

Vorteile

• Höchste Frequenzleistung: Das HFM-Kabel unterstützt Frequenzen bis zu 20 GHz. Diese Eigenschaft macht es ideal für Anwendungen, die eine extrem hohe Bandbreite erfordern, wie autonome Fahrsysteme oder Fahrerassistenzsysteme.

• Datenübertragungsraten: Mit einer Geschwindigkeit von bis zu 28 Gbps ermöglicht das HFM eine Echtzeit-Datenübertragung. Dies ist besonders vorteilhaft für moderne Fahrzeuge, die auf schnelle und zuverlässige Kommunikation angewiesen sind.

• Platzsparendes Design: Die kompakte Bauweise des HFM spart bis zu 80 % Installationsraum im Vergleich zu herkömmlichen FAKRA-Kabeln. Dies erleichtert die Integration in komplexe elektronische Systeme, insbesondere in der Automobilindustrie.

• Leichtgewicht: Das reduzierte Gewicht des HFM-Kabels trägt zur Effizienz bei. Es eignet sich hervorragend für Anwendungen, bei denen Gewicht eine entscheidende Rolle spielt, wie in der Luftfahrt oder bei Elektrofahrzeugen.

• Modularität: Das modulare System des HFM bietet Flexibilität bei der Installation. Es ermöglicht die Anpassung an verschiedene Anforderungen, ohne die Leistung zu beeinträchtigen.

• Hervorragende Störfestigkeit: Das HFM schützt effektiv vor elektromagnetischen Störungen (EMI). Dies gewährleistet eine stabile Signalübertragung, selbst in Umgebungen mit hohen Störquellen.

„Das HFM-Kabel kombiniert modernste Technologie mit einem platzsparenden Design, um den Anforderungen der Automobilindustrie gerecht zu werden.“

Nachteile

• Eingeschränkte Verfügbarkeit: Aufgrund seiner spezialisierten Eigenschaften ist das HFM-Kabel nicht so weit verbreitet wie andere Modelle. Dies kann die Beschaffung in bestimmten Regionen erschweren.

• Höhere Kosten: Die fortschrittliche Technologie und die außergewöhnlichen Leistungsmerkmale des HFM führen zu höheren Anschaffungskosten. Dies könnte es für budgetbewusste Projekte weniger attraktiv machen.

Das HFM (High-Speed FAKRA-Mini) stellt eine innovative Lösung für Anwendungen dar, die höchste Frequenzen und Datenraten erfordern. Es bietet eine beeindruckende Kombination aus Leistung, Flexibilität und Platzersparnis, was es zu einer bevorzugten Wahl in der Automobil- und Elektronikindustrie macht.

Empfehlungen für spezifische Anwendungen

Die Wahl des richtigen Koaxialkabels 50 Ohm hängt stark von den spezifischen Anforderungen der Anwendung ab. Unterschiedliche Modelle bieten Vorteile in verschiedenen Szenarien. Im Folgenden werden Empfehlungen für typische Einsatzbereiche gegeben.

Anwendungen mit niedrigen Frequenzen

Empfohlene Modelle: RG-58, RG-213

Für Anwendungen im niedrigen Frequenzbereich, wie unter 1 GHz, eignen sich das RG-58 und das RG-213 besonders gut. Das RG-58 überzeugt durch seine hohe Flexibilität und einfache Installation. Es ist ideal für kurze Kabelstrecken, bei denen Beweglichkeit und Platzersparnis im Vordergrund stehen.

Das RG-213 bietet hingegen eine robustere Bauweise und eine geringere Dämpfung. Es eignet sich hervorragend für längere Kabelstrecken, bei denen eine stabile Signalübertragung erforderlich ist. Obwohl das RG-213 im KW-Bereich höhere Verluste als das RG-58 aufweist, bleibt es eine zuverlässige Wahl für Anwendungen, die eine höhere Haltbarkeit erfordern.

„Das RG-58 ist die kosteneffiziente Lösung für einfache Installationen, während das RG-213 durch seine Langlebigkeit punktet.“

Anwendungen mit hohen Frequenzen

Empfohlene Modelle: LMR-400, HFM

Für Anwendungen mit hohen Frequenzen, wie über 1 GHz, sind das LMR-400 und das HFM (High-Speed FAKRA-Mini) die besten Optionen. Das LMR-400 bietet eine sehr geringe Dämpfung und eine exzellente Schirmung. Es eignet sich ideal für professionelle Antenneninstallationen und Anwendungen, die eine hohe Übertragungsqualität erfordern.

Das HFM-Kabel hebt sich durch seine außergewöhnliche Frequenzkapazität von bis zu 20 GHz hervor. Es ermöglicht Datenübertragungsraten von bis zu 28 Gbps und spart gleichzeitig Platz und Gewicht. Diese Eigenschaften machen es zur bevorzugten Wahl in der Automobilindustrie, insbesondere für autonome Fahrsysteme und Fahrerassistenzsysteme.

„Das HFM kombiniert modernste Technologie mit einem platzsparenden Design und erfüllt die Anforderungen moderner Hochfrequenzanwendungen.“

Anwendungen mit hohen Anforderungen an Flexibilität

Empfohlene Modelle: RG-58, HFM

In Szenarien, die eine hohe Flexibilität erfordern, wie bei engen Installationsräumen oder häufigen Bewegungen, sind das RG-58 und das HFM besonders geeignet. Das RG-58 zeichnet sich durch seinen kleinen Biegeradius und seine kompakte Bauweise aus. Es lässt sich leicht verlegen und bietet eine zuverlässige Leistung in dynamischen Umgebungen.

Das HFM bietet trotz seiner hohen Frequenzkapazität eine bemerkenswerte Flexibilität. Seine modulare Bauweise ermöglicht eine einfache Integration in komplexe Systeme. Zudem spart es bis zu 80 % Installationsraum, was es ideal für Anwendungen mit begrenztem Platz macht.

„Das RG-58 ist die flexible Lösung für Standardanwendungen, während das HFM durch seine Vielseitigkeit und Kompaktheit überzeugt.“

Anwendungen mit hohen Anforderungen an Störfestigkeit

Empfohlene Modelle: RG-213, LMR-400

In Umgebungen mit starken elektromagnetischen Störungen (EMI) ist eine zuverlässige Signalübertragung entscheidend. Anwendungen wie industrielle Anlagen, Funktechnik oder hochfrequente Kommunikationssysteme erfordern Kabel mit exzellenter Störfestigkeit. Modelle wie das RG-213 und das LMR-400 bieten hier herausragende Eigenschaften.

RG-213 überzeugt durch seine robuste Bauweise und eine hervorragende Schirmung. Das dicke Geflecht des Außenleiters schützt effektiv vor externen Störungen. Dieses Kabel eignet sich besonders für Umgebungen mit intensiven elektromagnetischen Feldern, wie sie in der Nähe von Hochspannungsleitungen oder großen Maschinen auftreten. Seine geringe Dämpfung sorgt zudem für eine stabile Signalqualität, selbst bei längeren Kabelstrecken.

Das LMR-400 hebt sich durch seine fortschrittliche Konstruktion hervor. Es kombiniert eine doppelte Schirmung aus Geflecht und Folie, die eine nahezu vollständige Abschirmung gegen EMI gewährleistet. Dieses Kabel ist ideal für Anwendungen, die eine hohe Frequenzstabilität und eine störungsfreie Übertragung erfordern. Es wird häufig in professionellen Antenneninstallationen und bei drahtlosen Kommunikationssystemen eingesetzt.

„Eine effektive Schirmung ist der Schlüssel zu einer stabilen Signalübertragung in störanfälligen Umgebungen.“

Vorteile der empfohlenen Modelle

• RG-213:

  • Robuste Bauweise für anspruchsvolle Umgebungen.

  • Hervorragende Störfestigkeit durch dickes Geflecht.

  • Geringe Dämpfung für längere Kabelstrecken.

• LMR-400:

  • Doppelte Schirmung für maximale EMI-Resistenz.

  • Hohe Frequenzstabilität für professionelle Anwendungen.

  • Exzellente Signalqualität bei hohen Frequenzen.

Typische Einsatzbereiche

1. Industrielle Anlagen: Maschinen und Geräte erzeugen oft starke elektromagnetische Felder. Kabel wie das RG-213 gewährleisten hier eine störungsfreie Kommunikation.

2. Funktechnik: In der Funktechnik ist eine stabile Signalübertragung essenziell. Das LMR-400 bietet die nötige Schirmung und Frequenzstabilität.

3. Hochfrequenzkommunikation: Systeme, die mit hohen Frequenzen arbeiten, profitieren von der exzellenten Abschirmung des LMR-400.

Die Wahl des richtigen Kabels hängt von den spezifischen Anforderungen der Anwendung ab. Für Umgebungen mit extremen Störungen bietet das LMR-400 die beste Leistung. Das RG-213 hingegen überzeugt durch seine Vielseitigkeit und Robustheit.

Die Wahl des richtigen Koaxialkabels 50 Ohm beeinflusst maßgeblich die Signalqualität und Zuverlässigkeit. Wichtige Kriterien wie Dämpfung, Schirmung und Frequenzbereich sollten sorgfältig geprüft werden. Für allgemeine Anwendungen bietet das LMR-400 eine optimale Leistung bei hohen Frequenzen, während das RG-58 eine kostengünstige Lösung für weniger anspruchsvolle Szenarien darstellt. Das HFM (High-Speed FAKRA-Mini) überzeugt durch seine Kompaktheit und hohe Frequenzkapazität, ideal für moderne Anwendungen wie autonome Systeme. Eine durchdachte Kabelwahl gewährleistet langfristige Effizienz und Stabilität in jeder Anwendung.
